印刷車間廢氣治理的位置、高程及管材尺寸








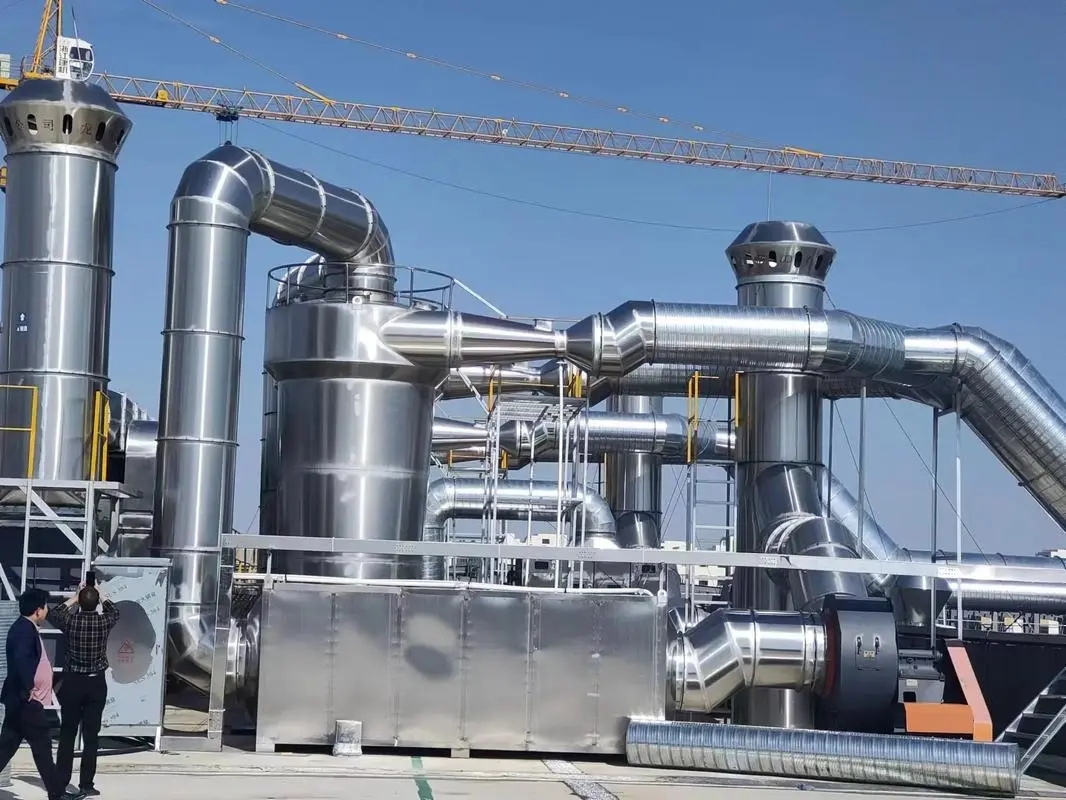

印刷車間廢氣治理系統的設計需綜合考慮廢氣產生源頭、處理設備布局及排放要求，其中廢氣收集位置、管道高程布置、管材尺寸是影響治理效果和系統安全性的關鍵因素。以下從技術規范、工程實踐和設計原則角度進行詳細分析：







 一、廢氣治理位置的確定

 1. 污染源定位與集氣罩布局

    污染源位置：印刷車間的廢氣主要產生于印刷機、烘干設備、油墨調配區等位置，需在污染源上方或附近設置集氣罩，確保覆蓋污染物擴散區域。

    集氣罩設計原則：

      罩口尺寸應不小于污染源擴散斷面，滿足d0/d > 0.2（d0為風管***征尺寸，d為污染源***征尺寸）。

      集氣罩垂直距離H與污染源尺寸d需滿足H/d < 0.7（若操作空間不足可適當放寬），避免廢氣逸散。

      典型布局：集氣罩安裝在印刷機上方3050厘米處，風速控制在0.50.8 m/s，捕集效率可達85%以上。



 2. 設備布局***化

    預處理設備（如噴淋塔、過濾器）應靠近污染源，減少管道長度；核心處理設備（如活性炭吸附裝置、UV光氧凈化器）可集中布置在車間外，但需考慮風管阻力與風機選型。

    案例參考：某書刊印刷廠通過調整覆膜機與印刷機間距至2米以上，增設隔熱帶，使廢氣捕集率提升27%。







 二、管道高程設計

 1. 水平與垂直布局

    水平管道：主風管通常沿車間***部或側面架空布置，避免穿越生產區域，支管以***短路徑連接集氣罩。

    垂直管道：排放煙囪高度需根據《***氣污染物綜合排放標準》設計，一般不低于15米，且高于周邊建筑物3米以上。



 2. 坡度與排水設計

    管道坡度：水平管道需設置≥2%的坡度，坡向廢氣處理設備或冷凝水排放點，避免積液導致堵塞或腐蝕。

    排水點：每段管道***點設排水閥，便于排放冷凝水或清洗廢水。



 3. 避障與安全間距

    管道與電氣設備、高溫熱源保持≥0.5米間距，與人行道間距≥2米，防止熱變形或人員燙傷。





 三、管材尺寸與風速計算

 1. 風管尺寸計算

    主管風速：通常取1215 m/s，支管風速取1520 m/s。

    風量計算：例如處理風量20000 m³/h，主管斷面積=20000/(3600×12)=0.46㎡，對應矩形截面0.8m×0.6m，或圓形直徑φ800mm。

    支管尺寸：若支管風速20 m/s，斷面積=20000/(3600×20)=0.28㎡，可選用φ200mm圓管或200mm×150mm矩形管。



 2. 管材選型

    材質：***先選用不銹鋼（304或316）或鍍鋅鋼板，耐腐蝕且壽命長；若廢氣含酸性成分，需內襯玻璃鋼或涂防腐涂層。

    管徑規格：

      主風管：φ400φ800mm（圓形）或矩形截面（長寬比≤4:1）。

      支管：φ150φ300mm，長度不超過60米，避免阻力過***。



 3. 變徑與彎頭設計

    變徑管：上下游管徑差不超過20%，減少局部阻力；彎頭半徑≥1.5倍管徑，采用漸變彎頭。

    直管段：風機進出口保留≥5倍管徑的直管段，確保氣流穩定。







 四、設計依據與標準

1. 環保法規：執行《***氣污染物綜合排放標準》（GB162971996），非甲烷總烴濃度≤120 mg/m³，甲苯≤40 mg/m³。

2. 技術規范：集氣罩設計需滿足1.0 < D0/d < 2.0（D0為集氣罩口尺寸），風管阻力損失≤1000 Pa。

3. 安全要求：管道設防爆膜、緊急排放口，電氣設備防爆等級不低于Exd IIBT4。







 五、總結與建議

 位置***化：集氣罩靠近污染源，處理設備集中布置并遠離生產區。

 高程控制：水平管道坡度≥2%，煙囪高度≥15米，避免交叉干擾。

 管材選擇：不銹鋼為主，風速匹配管徑，變徑與彎頭設計需符合流體力學。

 案例參考：某印刷廠采用“集氣罩+活性炭吸附+催化燃燒”工藝，主風管φ400mm，支管φ200mm，煙囪φ0.5m×15m，治理后排放濃度達標。



通過科學規劃廢氣治理系統的位置、高程與管材尺寸，可顯著提升捕集效率、降低運行成本，同時滿足環保與安全生產要求。
